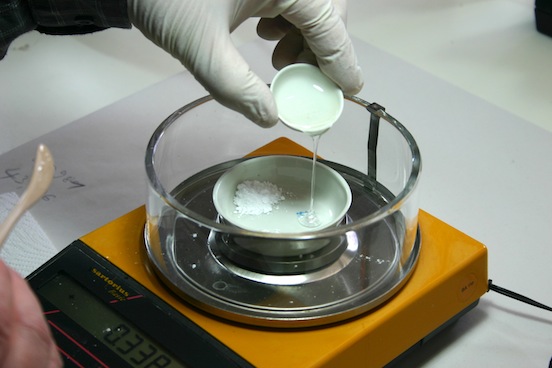

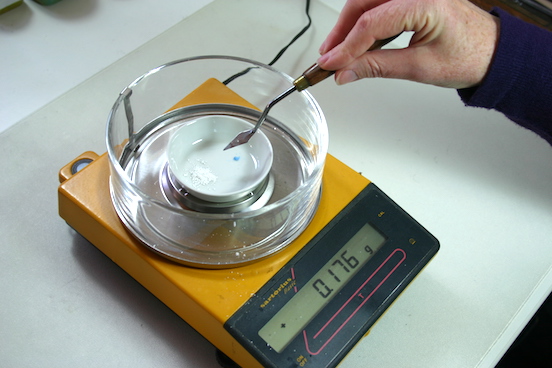

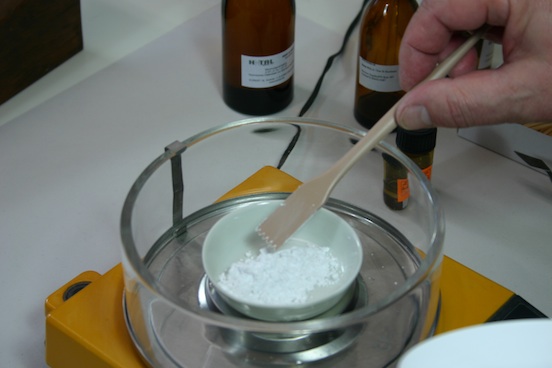

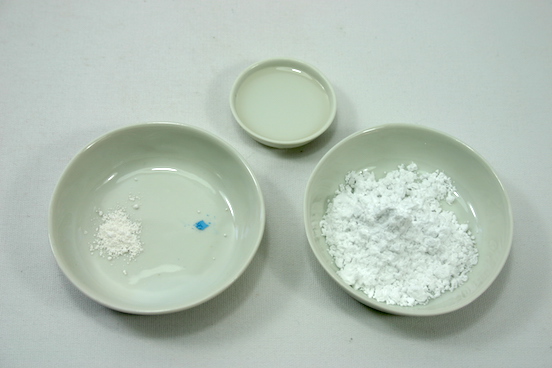

Wiegevorgang für die Komponenten der Ergänzungsmasse "B2":

Mischvorgang und Verarbeitung der Masse:

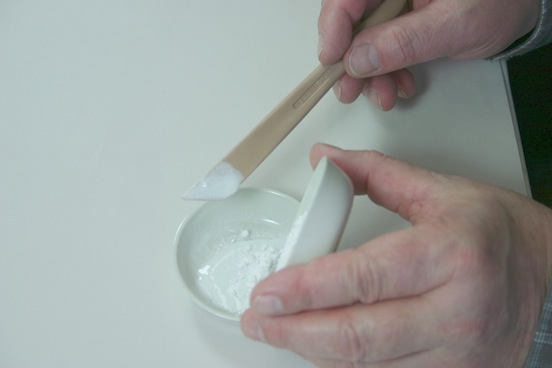

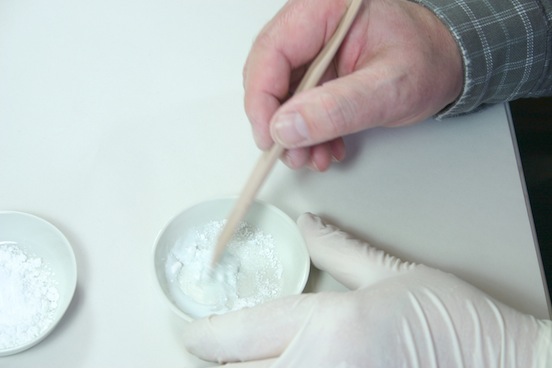

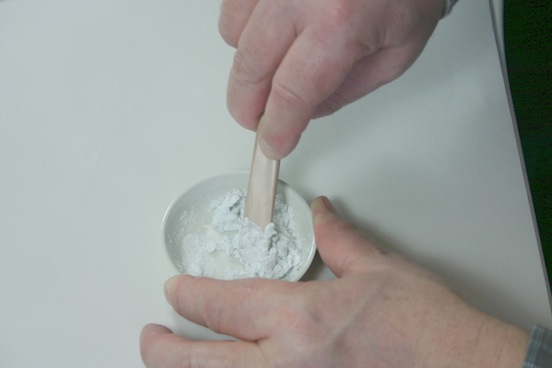

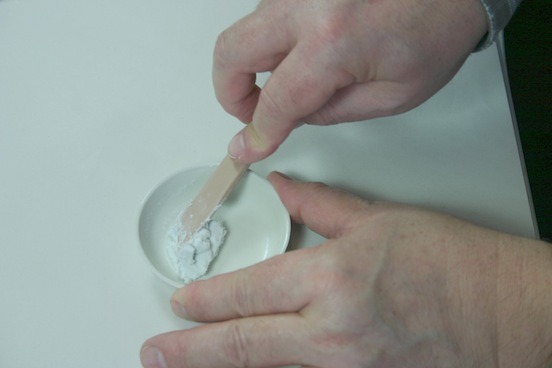

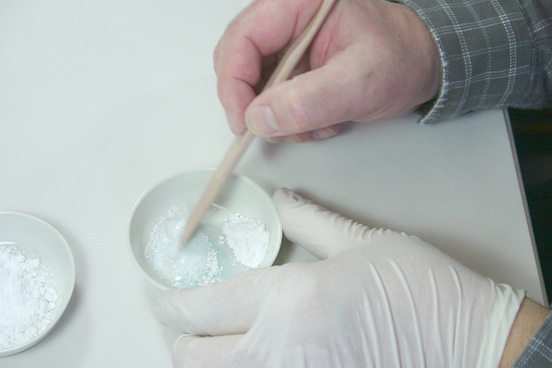

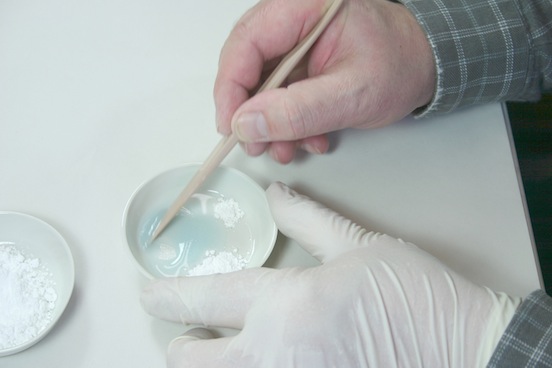

Mit dem Schrägspachtel aus dem Spachtelset wird zuerst das Farbmittel Blau gleichmäßig unter das Epoxidharz gemischt. Danach wird der Stabilisator zugemischt und anschließend das Silikat. Jede Komponente sollte erst gut vermischt sein, bevor die nächste zugemischt wird. Der Mischvorgang sollte vorsichtig durchgeführt werden, ohne Betandteile aus der Schale zu verlieren. Nach der Zugabe des Silikates wird die Mischung zuerst etwas trocken, krümelig sein.

Bald bildet sich jedoch eine geschmeidige, modellierfähige, bildsame Masse, die unter Zuhilfenahme von einem Modellierinstrument zur Ergänzung von Fehlbereichen an Porzellan oder auch weißem Steinzeug genutzt werden kann. Die Masse lässt sich mit einem acetonbefeuchteten Modellierinstrument und einem in Aceton getränkten Aquarell- oder Retuschepinsel gut glätten und formen.

Auswahl der passenden Ergänzungsmasse:

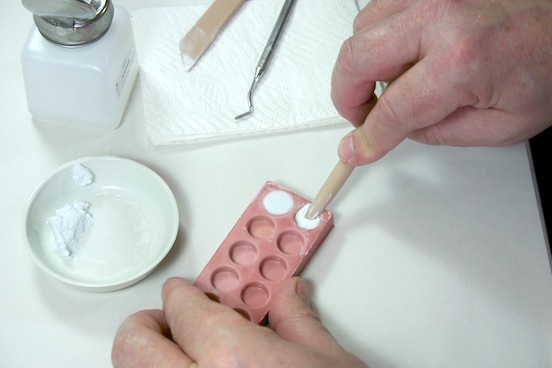

Um die optische Qualität der auf der Grundlage unserer Rezepturen hergestellten Ergänzungsmassen mit dem zu bearbeitenden Porzellanobjekt vergleichen zu können, ist es notwendig, nach und nach von jeder Mischung zwei Probeplättchen (Analogmuster) herzustellen. Beide Plättchen werden plan geschliffen. Das eine bleibt unglasiert und dient als Vergleichsmuster für Bisquit-Porzellan, während das andere Z.B. mit einer Hxtal NYL-1-Glasur überzogen wird und als Vergleichsmuster für glasiertes Porzellan genutzt wird.
Der zeitliche Aufwand zur Herstellung dieser Analogmuster von etwa einem Tag ist eine Investition in eine zukünftige effektive Arbeit, die sich in jeder Hinsicht lohnt.
Der Vergleich kann sowohl visuell als auch mit einem Weißgrad- oder Farbmessgerät zwischen der Porzellanoberfläche und den Analogmustern erfolgen.

Vorteile auf einen Blick:

Farbspektrum

Die Rezepturen decken die wichtigsten Weißfarbnuancen von Porzellan ab und lassen sich einfach modifizieren. Die gebräuchlichsten Masserezepturen sind die der Gruppen B - Blau-Weiß und C - Grün-Weiß.
Da die farbabstufungen sehr fein sind, ist eine bildliche Onlinedarstellung nicht sinvoll, da die Unterschiede am Monitor bzw. auf Fotos nicht deutlich werden.

Optische Eigenschaften

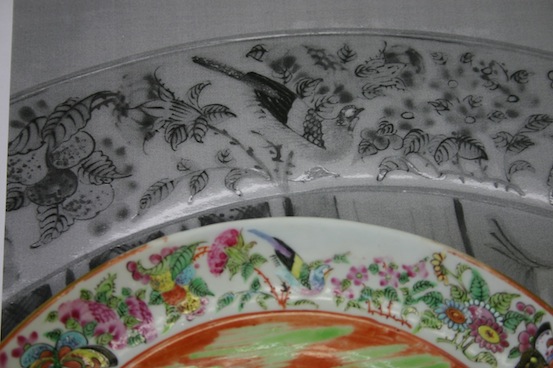

Die ausgehärteten Massen sind, wie Porzellan, durchscheinend und eignen sich damit auch zur Restaurierung von Litophanien bzw. zur Herstellung entsprechender Imitate. Verarbeitung

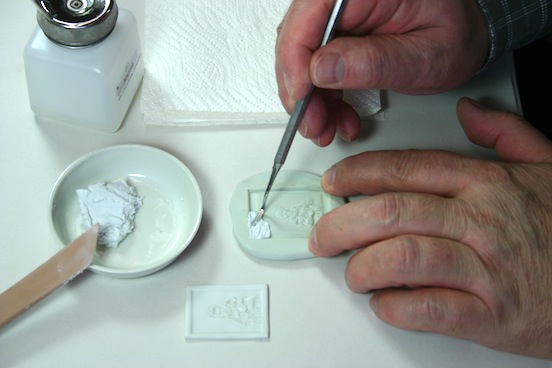

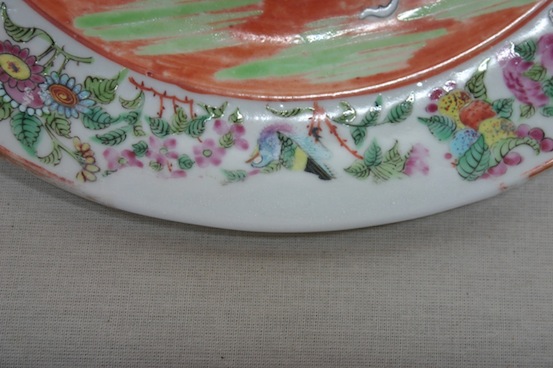

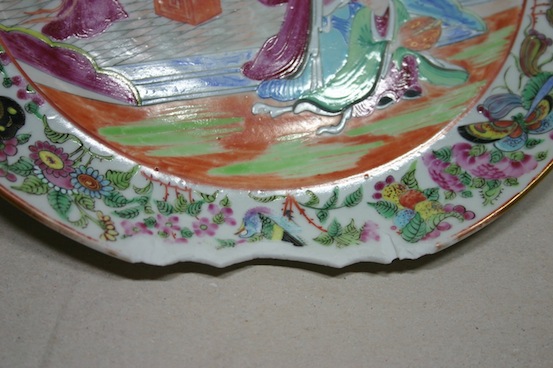

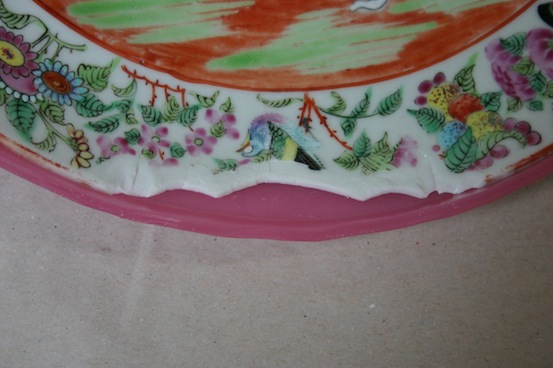

Die Ergänzungsmassen lassen sich direkt am Objekt verarbeiten; Fehlstellen können mit Wachs hinterlegt und mit Masse aufgefüllt werden. Auch lassen sich Silikonabdruckformen sehr gut unter Verwendung von Aceton als Gleitmittel füllen. Die so hergestellten "Ersatzteile" können nach der Aushärtung, Überarbeitung und Anpassung mit der gleichen Ergänzungsmasse am Objekt "angeklebt" werden.
Verdünnt man die Ergänzungsmasse mit Aceton bis man einen dickflüssigen "Schlicker" erhält, kann man mit einem Aquarell- oder Retuschepinsel feine Reliefs auf ergänzten Bereichen anbringen.
Eine Mischung hat etwa ein Volumen von 7 cm3.

Oberflächenbearbeitung

Die ausgehärteten Massen lassen sich schleifen, fräsen und mit dem Skalpell unter Zugabe von Aceton beschaben.

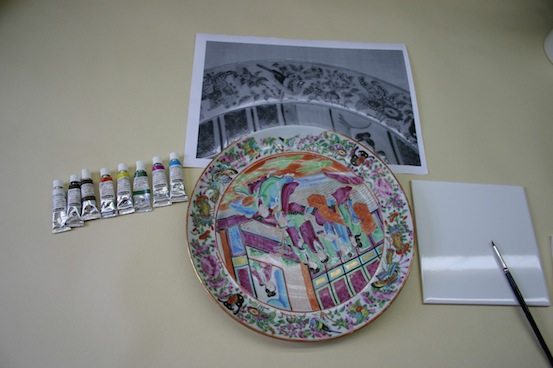

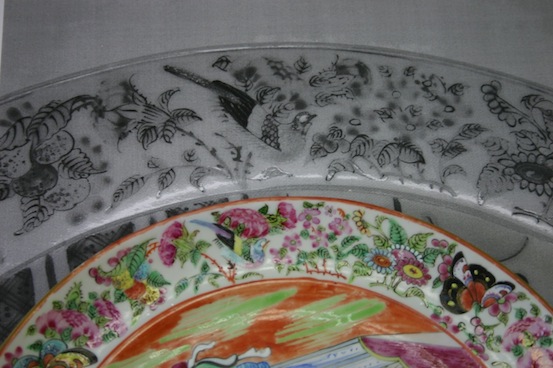

Retusche

Sowohl Aquarell- als auch Acrylfarben auf Wasserbasis können zur Retusche eingesetzt werden. Durch den Auftrag von Kunstharzglasuren auf der Basis von Hxtal NYL-1 oder Polyuretan- bzw. Acrylharz-Systemen kann die Glasurtiefenwirkung von Porzellan imitiert werden, da die Kunstharzglasuren teilweise in die ausgehärtete, bearbeitete Oberfläche der Ergänzung eindringen und die für Porzellan typische "Zwischenschicht" an der "Scherbenoberfläche" nachbilden.

Lagerung der Masse

Die Masse wird in durchsichtige Frischhaltefolie gewickelt und in einer leeren, entsprechend beschrifteten (Datum / Massebezeichnung) kleinen PP-Dose im Tiefkühlschrank (bei ca. -22°C) gelagert - bis zu ca. 2 Wochen - und kann bei Bedarf nach Erwärmung auf Raumtemperatur wieder verwendet werden. Ein mehrfaches Einfrieren stellt kein Problem dar.
